分区漏水监测系统
互联网+漏水检测行业的深度变革---Spipe系统带来的合作机会
1、漏损现状

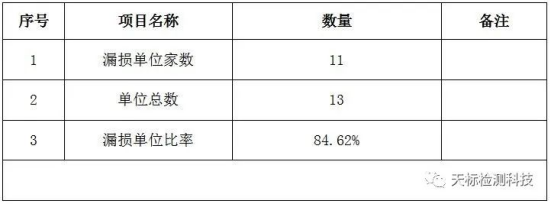

从我们系统监测的数据来进行说明，看下表，样本有监测13家单位，其中漏水11家，平均漏损率为20%，因此从样本的单位漏损的情况来看，还是比较严重的；漏损量及漏损率统计表
漏损单位比率
2、如何做好漏损的预防管理
1）、主干管材质：
管网材质的更换是漏损控制的重要手段，自上世纪80-90年代开始，我们开始采用球墨铸铁管道更换老化的配水管网，随着球墨铸铁管道比例的提高，管网漏损量也下降了不少。再后来，我们开始采用HDPE管对原有普通铸铁管或部分埋地镀锌管进行更换；
在更换主干管材的同时，通过不同的漏损检测技术和维修技术，那么供水管网的漏损问题将会得到有效控制；
2）、支管的材质：
当管网漏损率控制到20 %左右时 ，如果还是依靠检测、维修漏损点的方式很难进一步降低漏损率时，而必须采取对支管管材的更换才能够更有效地进行漏损控制。为了更有效地预防漏损的发生，我们需要将供水入户管网材质大多为镀锌管更换为PPR材质的管道，因为比起其他材料，PPR材质的延展性更好，而且更具抗腐蚀性。因此，如果一个单位随着配水管网中球墨铸铁管、PE材质比例的提高和供水入户管中PPR管比例的提高，供水管网的漏损率就会呈现直线下降的趋势。同时也会带来管网系统的漏损检修数目也进一步下降，漏损检修次数会大大降低，次数有望降低到原来的40-50%。
此外，切断一些不必要的支管道和一些废弃的老干管，部分老管道还处于使用过程中，实际上随着新管道的建设这些老管道本来可以废除，由于某些原因，如切割比较困难，部分用户没有改接等没有废除，因此大大增加漏损的概率，所以，如果有新的管道建设好，一定要花力气把原有旧管道废除；
3）、严控施工质量关
管道的施工质量直接关系到后续管网的漏水量的大小，主要有：材质必须严格按照国家的标准进行生产，大部分PE、PPR厂家是好的，但小部分厂家为了取得市场竞争价格优势，采用回笼料及多掺石灰等辅料造成管道材质粘结强度和塑性降低，频频爆管，材料采购时要严把握材料质量关，要用大厂产品，根据有关案例，某些项目当初投资的时候，一个给水管道工程A承包方报价800万，B承包方报价750万元，业主考虑成本因素，结果选择了B承包方，建设完成后，频频发生爆管，管道多次发生暗漏，业主单位3-4年前后漏了200多万元，苦不堪言，当初就是用了质量较差的PE管，接口熔接强度没有达到要求，在土建沉降、短时间水锤和温度应力的作用下，频频接头拉脱；所以严把材质关非常重要；
其次就是施工质量关的土方回填，要采用黄沙护管，以防塑料管被尖锐的小石块戳破；
最后就是要把握试压关，试压是检验管道质量的较好方法，因此试压压力要达到规范要求，一般要求要达到0.8MPA的试验压力，稳压24小时查看有无接口或连接件处出现漏水；压力有无下降等；对于部分消防加压管，试验压力为1.2-1.3MPA；确保试压时支墩、接口、配件处有无漏滴水；
4）、及时的应对措施
及时检测出地表和地下管网的漏损点并进行修复，通常包括早发现漏水，然后早解决漏水问题。根据上次分享的内容，要对地下管网的漏损量进行测定，只有知道地下管网的漏水量了，才可以制定相应的解决方案予以解决；
例行的漏损检测工作可外聘专业队伍负责管理，一般较小的企业不能够支撑聘请一位专职的检漏人员，可以采用外包的形式，具体工作职责主要包括巡回检测漏损位置和每1-2月一次测定系统漏损水量，并判断漏损原因。
5)、新技术应用
为了提高漏损预防的效率，进一步降低水漏损率，相关的技术开发和研究非常重要。大家知道，地下管网产生漏水是常态，不漏水是偶然的；其次，漏水量=漏水点流量*漏水时间，因此根据这个公式，既然漏水经过以上措施还不能避免的话，那怎么办，那我们就早期发现漏水，早发现早治理早修复，则总漏水量由于漏水时间较短，漏水量也不大，所以根据工作实际需要展开针对性的技术研发，尤其是研发更有效的早期发现漏水的设备，通过互联网+赋能传统行业，在总表或部分用水单元节点或干管分区节点上安装智能水表或流量计，24小时不间断的监测管网流量，通过时段、实时平衡分析，一发现管网漏水超标就告警，提醒管理人员注意，采用措施予以解决；同时可以对区域进行分区监测，系统告警具体的漏水区域及漏水量的大小，将大大提高后续漏水处理的效率。
查看更多：互联网+漏水检测行业的深度变革---Spipe系统带来的合作机会.pdf
智慧管网漏损监测（Spipe系统）项目案例
这个案例，我们解决了什么问题？
1、Spipe系统不需要在每个楼栋二级用水单元进行装表，就可以监测地下管网的漏水，我们是怎么做到的？
2、投资只要一、二级抄表系统的1/2-1/3，投资回收期在12-18个月实现。
3、地下水管漏水，在地下，我们具体是怎么通过系统来找到点，然后如何确保后续用户管网持续控制漏水？
一、学校现状情况：
学校占地220亩，4500人师生，最高月28000吨，平常月26000吨；人均用水5.7吨/月；
1、地下管网漏水严重：
学校地下管道建设时间已有十多年，已呈现漏损频发状态，跑冒滴漏情况严重；
2、维修时间长：
目前针对漏水学校只能通过数据对比分析才能确定漏水，然后才会找查漏单位解决漏水问题，对漏水的反应速度较慢，查找范围大，查找困难，修复周期长、经济损失多，少的一次达几千元，多的达几万元，经济损失、资源损耗严重；
3、水费成本高，水资源使用率低：
终端用户平均漏损率达15-20%，我们的城市的市政管网的漏损率是10-12%，按全部来考虑，有效使用率是75%，也就是约1/4的水量是在水厂出来后的中途漏失了；
二、原有治漏的痛点：
1、漏水点查找困难
1）、部分漏水点难以用仪器检测
一部分漏水点能被常规漏水检测仪器检测，还有一部分漏水点不能被常规漏水检测仪器检测到；因此该漏水点长时间发现不了，造成较严重的漏水损失；多次让检漏人员来查，查不出来，业主单位无计可施，最后业主单位也怀疑地下管网到底是否在漏水。
2）、没有及时维保
对地下管网长时间没有进行维护，地下管网，很容易被单位的管理人员忽视掉，他们一般认为觉得会动的设备才需要进行维保，其实地下管网也算是会动的设备，因为水在里面流动，发生相对位移了，如果把水看成是静止的，那这个管道就在动，也要把他看成是一个设备，是设备就要维护，要每年维保，需要投入；其实，我们很多业主单位这块工作是忽视的。
3）、人工抄表判断存在盲区
人工抄表人员工作强度大，需要连续抄表判断异常，难以确定管网漏损的真实水量，判断准确性差；每天抄表用水量变化来判断管网是否漏水，对于简单的用水管网还能应用，但对于用水点多、范围广的用水管网，已经不适宜采用人工抄表来判断。如每日用水量稳定在200吨左右，采用人工抄表来判断，以为每天200吨用水是正常的，实际上可能每日有近50吨的漏水量，因此，漏水点长时间无法发现将造成较大的经济损失。
2、临时维保专业性和及时性差
漏水量的多少等于漏水点的流量*（漏水时间+维修时间），维修时间的长短将直接影响到漏水量的多少，因此一个快速反应的维修机制将直接决定着漏水量的多少，没有固定专业的维保方，漏水点难定位，维修不及时。
其次，采用有问题或发现地面有明漏再来临时请检测单位查找漏水点，此时，一般漏水点至少已经漏了1-2月时间了，被动检测周期长，白白损失15-45天的水费，一年累积下来，管网漏损的费用比较多，维保支持专业性和及时性差。
3、管理难，信息传递容易失真
上一级及相关管理人员难以及时掌握现场管网的实际漏损控制情况，信息在上、下级传输过程中，靠人工传递，容易失真，上级领导难以及时掌握现场管网的实际漏损情况，无法做出正确的决策。
4、应急停水
出现应急抢修，经常要事故停水，对教学、生活、工厂生产造成一定的困扰，容易产生工艺损失，或者由于工艺不能停水，造成漏水长时间不能及时解决，损失费用较多。
三、方案要求：
根据物联网技术、水平衡测试技术、漏水检测技术特点，以及该项目的实际情况及相关后续维保的问题，提出以下解决方案：
3到位：技术到位，资源到位，效益到位；
1流程：先监测 后检测维修 再监测形成闭环控制管理；
具体思路：
1、先采用监测水表或流量计分区监测学校的地下管网，含重点用水单元、用水楼栋，确定各区域管网存在的问题有多大，然后进行全面地漏水检测，分区测试校区管网，确定漏水管网，通过仪器准确确定漏水点并维修。
2、由于在漏水检测过程，部分漏水点的仪器监测上可以发现，但采用漏水检测仪器难以检测出，还需要采用多种技术手段进行测漏，地面听音法无法解决的话，可采用5%浓度的氮氢混合气对漏水管网进行充气检测。另外，还可采用工程区域阀门隔离，逐步排除，确定漏水管段，在工程实践过程中，需多种检漏技术和工程手段来解决疑难漏水问题，因此对漏水检测单位的技术水平要求较高。

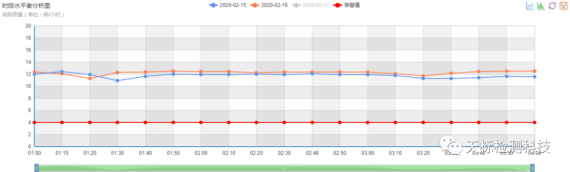

3、漏水检测完成后，有些管段会随着地基、管道应力以及水锤、水压等变化，产生新的漏水点。因此，新产生的漏水点如何加以持续有效地控制将非常重要。光从总表上看，某一天的水量增加了，不知道是管网产生漏水了还是由于正常用水产生的水量增加，因此采用的思路是需在各区域进水处安装流量监测仪表，24小时不间断监测，分析每隔5-10分钟数据（多表也可以分区域建模分析），一旦发生异常，系统将发出告警信号，并通过邮件、短信通知维护人员进行处理，大大提高漏损控制效率，控制漏损费用。
查看更多：智慧管网漏损监测（Spipe系统）项目案例.pdf
智慧管网漏水监测系统（Spipe系统）疑问
1、项目的理念是什么？
答：根据国家倡导的互联网+的概念，以远传监测、物联网、信息技术、漏水检测维修打造新型的地下管网维保新模式，控制业主地下管网的漏水量，从而达到节水、降低运营费用的目的；解决业主地下管网维保的4个痛点，第一是让业主知道自己的地下管网每天漏了多少钱，第二是解决漏水管理查漏难，突出维保的专业性、及时性，以专业仪器及专业的服务团队解决难点问题，及时发现漏水点，及时解决漏水点；第三是解决漏水管理持续难：以物联网+的7*24不间断服务业主，今天解决了漏水点，明天什么时候开始漏不知道了，解决漏水信息在漏水管理过程中失真的问题。第四是解决客户因漏水抢修造成的停水对生产及生活的困扰。
2、如要建立Spipe监测系统，在哪些位置安装智能水表？
答：在市政总表后安装监测总表，在部分连续用水单元处要安装监测分表；在分区监测的节点处要安装监测分表。
3、业主需提供什么？
答：业主提供220V电源及水表的安装位置即可，能安排装表施工时的停水。
4、这个系统如何做到自动漏水检测的并确定漏水量的？
答：通过云端服务器通过分区系统建模，大数据智能分析确定系统的漏水量。
5、现场要安装什么设备？
答：现场要安装一个数据传输设备箱和远传光电直读式数字水表，水表防水等级达到IP68。
6、水表和数据设备采用什么协议通讯？接口？
答：采用485协议，以及485接口。
7、数据采用什么信号发送？
答：数据采用GPRS无线信号发送，安装现场不需要接网线。
8、 数据设备抄表时几分钟一个数据？
答：按5分钟-10分钟抄读一个数据，数据上传至云端服务器。
9、 智慧管网后续的费用要怎么支付的？
答：包括设备材料及安装费，设备质保1年，后续每年设备维保费、sim卡流量费、系统平台维护费，单表监测一年服务费3980元，后续增加一个表增200元/年；现场漏水检测费及漏水点的维修费另行支付，一年后的设备的维修费用由业主承担。
10、 数据设备（网关）和水表采用无线还是有线连接？
答：采用有线连接。
11、网关和服务器采用无线还是有线连接？智能水表口径如何确定？
答：采用GPRS信号无线连接，总表口径同市政总表的口径，有几个总表安装几个总表（消防也包括），分表安装之前，根据表后大致日用水量核算后确定表计口径。
12、对于环网的管道能否分区安装监测？
答：环网的管道需要安装能双向计量的流量计，可以通过分区建模方式进行监测。
13、本系统除了在学校、医院以及生活用水为主的工厂安装使用外，是否还可以安装在高耗水的工厂（如纺织、印染、发电、造纸等企业）？
答：可以，可通过建模分区安装监测。
14、系统建好后，系统后续维保是否复杂？
答：系统平台的维保全部由我方负责，服务器建在阿里巴巴云端。
15、我公司能提供哪些服务？
答：1、地下管线勘测出图；2、制定系统监测方案；3、监测系统安装；4、漏水检测；5、工程维修；6、水平衡测试；后续还可提供对地下管网的包年漏水检测和维修；提供对监测系统平台的维保。我公司是国内首家能够给到用户漏水控制结果的综合性公司。
16、外省市的项目我方是否承接？施工后，后续维保如何处理？
答：我方承接外省市项目，施工完后，为了提高维保的效率和服务好客户，我方会找当地的漏水检测公司进行合作，提供本地化服务。
17、 智慧管网漏水监测系统（Spipe系统）最大的优点和缺点是什么？
答：优点：能弥补热像仪法、地面听音法、气体检测法等方法不知地下管网漏了多少水的缺点，实现漏水点早发现、早治理、早修复，同比传统管理手段，漏水点发现时间缩短、漏水量降低70%以上，是地下管网漏损治理强有力的信息技术手段。此外Spipe系统投资只要安装1/3-1/2位置的二级表即可，是常规一、二级抄表系统投资的1/3-1/2，投资省，回收期短，实现投资在12-18月内回收。
缺点：是能够通过分区监测确定漏水管段区域，但不能对漏水点进行准确定位，后期需要漏水检测定位及工程技术资源支持。
18、外省市有意向合作的伙伴是否可以加盟我公司？
答：可以，我公司合作有多种形式，有加盟合作的，有联盟合作的，有事业部合作形式，有分公司合作形式；有区域服务商合作形式等。
智慧监测，我们是专业的！
地下管道看不见，摸不着，您可知地下管道已漏水严重，水资源在悄悄溜走？
地下管道漏水不仅意味着水资源在浪费，还意味着企业需付更多水费，增加企业的支出。

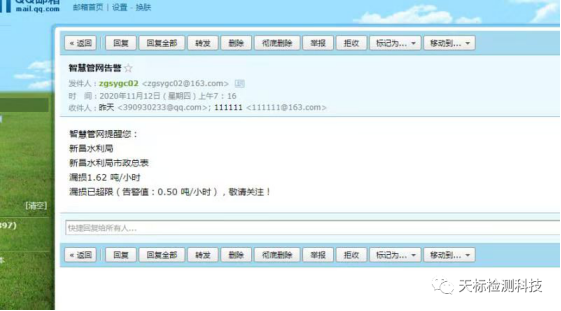

我公司在新昌县水利局节水机关的建设项目中，为其安装了智慧管网在线监测系统用于远程监测地下管网压力、流量等，该项目竣工后，工作人员收到在线监测系统发来的智慧管网告警邮件“智慧管网提醒您，新昌水利局市政总表漏损已超限”---漏损量为1.62吨/小时，已经高出我们设置的漏损限值（告警值为0.5吨/小时）。
智慧管网就是这么的“智慧”，当漏损值超过设置的告警值时就会自动“报警”，提醒漏损已超限。
目前，新昌水利局管道漏水情况已修复,漏水隐患已排除。
远程监控，实时监控，越限报警，实时报警，这是智慧管网的智能；发现及时，及时处理，排查隐患，防护治理，实现智能监管，这是我司使命。浙江天标以智慧节水技术服务客户，节省客户运营成本，实现客户、企业共赢，为社会可持续发展而不懈努力。
