漏水检测仪器介绍

控制地下管网漏损是每个企业、单位日常管理的重要内容之一，由于受各种因素的影响，地下管网的漏损率一直居高不下，在15-20%左右，一直困扰着每个企业的日常管理，整个行业都在下大力气想方设法降低地下管网的漏损，减少漏水损失，但往往效果不尽如人意，漏损侵蚀着有限的运营经费和水资源。

要想减少漏损带来的经济损失，就要杜绝跑冒滴漏，确定漏水点，修复漏水管道，那么如何采用漏水检测仪器进行漏水定位呢？下面对漏水检测仪器做一介绍。

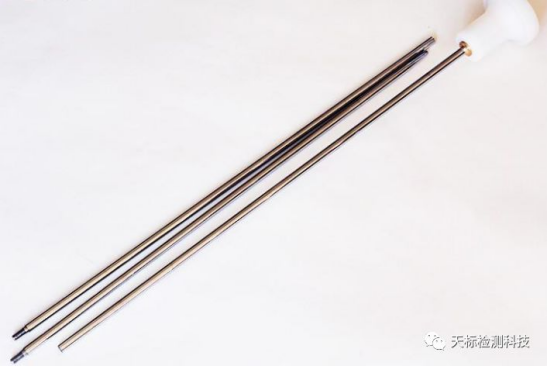

1、听漏杆

采用听漏杆可以检测确定管道上的漏水点的大致范围，首先要找到地下管道的阀门、消防栓、管道支管等暴露的点，然后在外界噪音相对较小的时间（现场无大型风机、设备产生的噪音，可以在白天检测），用听漏杆的杆尖接触到这些外露的点，耳朵紧贴听筒，这时如果附近的管道有漏水点，则漏水噪音会沿着管壁传递到杆尖，再传至杆身，后经振动膜和听筒把音量扩大，可以初步确定周围是否存在漏水现象。在测漏实践中，具体感知到漏水点的距离根据管材会有所区别，PE管漏水声音衰减比较快，20至30米之外传音就比较弱了；球墨管比PE距离稍远，传音达30-50米，镀锌管传音距离可达到100多米，有经验的测漏师可以根据管材及听音的大小感知到漏水点大致离开测点的距离。

听漏杆具体在什么情况下可以用来精确定位呢，当采用电子听漏仪已经确定漏点位置后，采用听漏杆可以进行精确定位，精确定位的原理是采用听漏杆当听到水流翻起的介质砂石摩擦的声音还有水流撞击的声音（注意不是流动的声音），就可以确定漏水点的位置了。

2、电子听漏仪

电子听漏仪是定位漏水点的电子设备，这是一种把地表面捕捉到的漏水噪音经仪器放大，而后能被人听到的仪器。电子检漏仪由传感器和放大器组成，自来水管道发生破裂漏水时会发出噪音传向四方，会产生三种声音，一种是破口摩擦声（高频800-25000HZ），第二种是水头撞击声（中频200-800HZ），第三种是介质碰嚓声（低频20-200HZ），探头的核心是高灵敏度声音传感器，能将微弱的声音转换成电信号，听漏仪的高放大倍数使很微弱的漏水声音能够被听到，通常定位精度在1米左右，在实际操作中，由于地下土质和孔洞的影响，先采用低频的档位（原理是低频档位传音会比较远）大致判断漏水点的位置，等找到漏水点附近后，为了精确定位，此时将电子听漏仪打到高频档位，操作时要用电子听漏仪捕捉到漏水口的摩擦声（高频），利用高频衰减快的特点来定位漏水点，如果听到了最大声音的位置就是漏水点的位置。

3、相关仪

相关仪包括一台主机、两个高灵敏度震动传感器、两个无线电发射机和一副耳机。

使用时把两个传感器分别放置在同一管道的两个暴露点上，在测试时传感器间距一般可控制在200米左右(间距和管径、材质有关)，当管道有漏水时，漏口处会产生漏水声波，并沿管道向远处传播，漏水声波会传到不同传感器。检测时，需手动配置几个检测参数：管材，管径，两个探头的距离，设备自动根据管道长度和声波到达探头的时间差来准确计算漏水点的位置。

怎么样才算是漏水呢？当相关仪的屏幕上显示声音波峰高度大约是周边平均波峰的2-3倍左右时，此时不是漏水，一般当其中一个波峰比周边的平均波峰高达10-20倍以上时，此时，两个探头之间的管道可确定漏水，设备自动输出漏水点离1号探头或2号探头之间的距离。

因此，从刚才分析可以看出，相关仪检测时需知道被测管道的具体走向，如果输入两个探头之间的管道长度是错误的，则经相关仪计算出来的漏水点位置是不准确的。在漏水检测中，PE管和PPR管的传音效果差，漏点定位难，用地面听音的方法不易检测到漏点的位置，这也加大了测漏工作的难度，而相关仪却可以在较短的时间内准确找到漏点位置，明显缩短漏水检测时间。

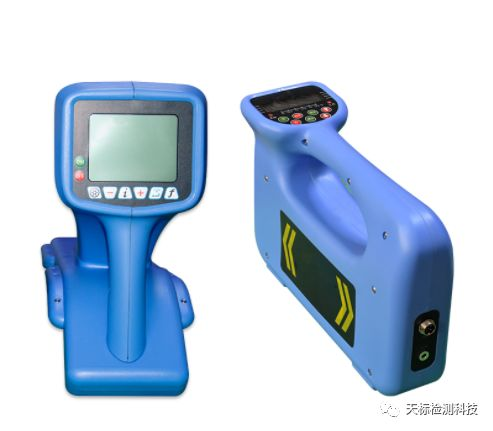

4、金属管线探测仪

原理：管线探测仪利用电磁感应原理，能在不破坏地面覆土的情况下，探测出地下金属管道、电缆等的位置、走向、深度，起到对漏水点的辅助定位作用。

复核：在检测中，如果采用电子听漏仪地面听音确定了漏水点位置，此时管线位置如不清楚的话，需要采用管线仪复核一下，如管线位置和听漏仪探测的一致，佐证漏水点位置，如果不一致的，建议钻孔后用听漏杆准确定位。

操作方法：在具体探测时，将探测仪的发射机放在已知金属管道的一端，然后移动接收机，接收机会发出滴滴声音和提示行进箭头，提示您管道的位置方向，当提示的方向居中时，就可以确定管道的位置就在接收机下面；为了增加感应效果，发射机有一个电极，可直接连接管道的外露点。

缺点：金属管线探测仪器，由于采用电磁感应原理，容易受到地下电缆等强电管线的干扰，探测效果会打折扣，因此，在实际探测时，注意灵活应用。另外，管线仪是不能对PE、PPR塑料管进行探测的。

图纸绘制：当地下管道图纸不清时，可以采用管线仪勘测地下金属管线的位置，再通过人工调查各个给水系统结构，绘制出较为准确的室外地下管线平面图，支持日常管线的维保工作。

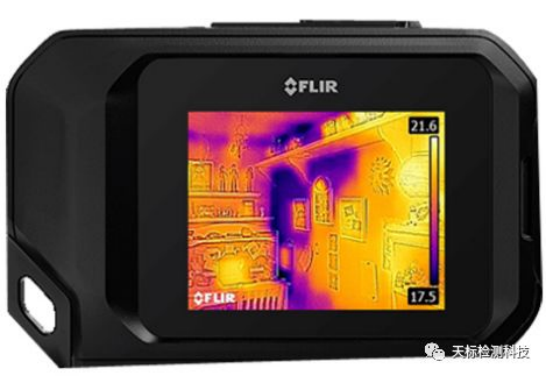

5、红外热像仪

红外热像仪是根据物体热辐射成像，不同温度成像的颜色不同，能显示热辐射整体形状，当地下管网发生泄漏时，对地表作红外扫描，局部泄漏位置的区域与周围产生温度差，红外辐射情况将不同，红外图像将反映这一区别，利用这一区别可以发现泄漏区域。

由于热像仪采用温度差来确定是否有泄漏情况，比较适用于热力管道系统；也可用来野外输水管线的红外巡线检测，采用无人机或直升机进行巡线探测，通过巡检，先初步确定泄漏区域位置，然后派人到现场采用听漏仪器进行准确定位。

优势就是可以远距离探测、筛查，探测速度快、效率高，能够全天候进行，不受气候影响，白天、晚上都能探测。缺点是无法准确定位，其次，当管道内介质温度和地表温度差不多时，容易漏检；

6、气体检测法

手持式气体探测仪一般采用真空泵吸入气体，有液晶屏显示气体浓度，仪器具有声光报警功能，当被测气体浓度大于或等于设定值时，发出警报声，提示被测气体逸出的位置。

在使用时，先将管道两端的阀门关闭严密，将准备好的混合气体充入到疑似漏损的管道当中，当气体进入时，管道内的气体压力达到0.4-0.6mpa时，气体从管道的漏点处逸出，手持式气体探测仪地面上进行巡检，确定周边气体浓度变化，浓度最高的位置确定为泄漏位置附近。

如碰到水泥马路时，需要沿着管线位置，隔一定的距离钻孔让地面下的气体向上逸出，方便手持式探测仪检测到。

气体检测仪使用于一些疑难漏水点的检测，当流量监测系统（Spipe系统）显示有漏损时，而常规检漏仪器无法找到漏水点，可采用气体检测法来进行；另外，在工厂实施时，注意厂区的有关安全规定，先要评估气体逸出是否会影响厂区的防爆及消防安全。
