管线勘测

收集勘测单位管线或建筑CAD图纸（勘测单位提供），在现场勘察的基础上绘制补充部分图纸上未标注，但实际上却安装存在的管线。完成与现场实际情况相一致且完整准确的学校管线图纸。

1、寻找阀门位置，了解主管走向，确定管道关系，测量阀门管道等与永久性建筑的相对距离并记录在打印出的白图上。

通过查询图纸，询问勘测单位对管道熟悉相关人员再结合考察现场实际情况的方式，了解给水系统的供水方式，消防管道与生活管道是否分开，生活管道是否分加压与直供，有没有屋顶水箱及地下水池。确定一定范围内两个阀门是否为同一管道上的阀门，可使用听漏杆（一人在其中一个阀门位置使用听漏杆听，另一人在另一阀门敲打，听是否有声音从管道中传来，如有则说明是同一管道或相邻很近的管道，如无声音则表明不是同一管道）。使用以上方法还可确定室内消火栓由哪根管道接入。

2、从阀门位置查找管道三通、弯头等管道方向改变的转折点并测量记录。将探管仪发射头放在阀门位置（发射头要与管道方向垂直），使用接收头探测管道走向，每隔几步确认一下探测到金属管线的深度，由深度（依据原相关设计资料及管径大小）判断是否为给水管道；如在沿直线探测时，管道信号突然消失，则改变接收头探测方向，看是弯头还是三通，是多少度的弯头（一般使用正三通，90°弯头和45°弯头，注意时刻关注管道深度，管道突然变深处和突然变浅处要特别注意，要再三确认管道是否有可能这么走，如果管道位置不超过1.5米且探测位置较重要可开挖确认，如果管道探测深度较深可寻求勘测单位师傅帮助或者报告项目负责人，由项目负责人与涉及问题的相关单位沟通，协调解决。从管道两头分别勘探，确认探查到的是否为我们需要的管道，有时探测到的为电缆、钢筋等，此时如果无法凭自己能力确认，可配合土建开挖。

现场勘测可先将建筑四周管线探明后再探主管道。

3、在管线勘测过程中，如果探测到东西但无法确认深度，基本可以确认为电缆钢筋干扰。此时，你可以在干扰位置沿管线大致方向走，看是否有位置能确定出管道，如果可以就按两点一线直接连接起来（注意管道中间有没有三通，要测量过），如果不能确认则需要开挖或者寻求有经验的人员帮助。

4、管线勘测时，可以先找勘测单位水电工了解用水点分布情况。没有用水点的地方基本上不会有管道连接。在无法确认有无管道时，也可以看下建筑位置，管道有无可能走过。

5、如果遇到塑料管道，探管仪无法确定管道。这时就要向勘测单位要大致的位置。首先判断一下塑料管道所供给的建筑有多少，用水点分布在建筑的哪个方向，到建筑里面找一下卫生间及室内消火栓的位置，一般卫生间及消火栓位置直对室外会有控制阀门。确定好阀门位置后，选取一个消防阀门，用开挖的方式确定室外环网离建筑位置；选取一个生活阀门，开挖出主管接入位置。在建筑边角处，根据前面确定的主管直对过来，在大致位置开挖，确定弯头位置。总结来说，塑料管主要还是通过开挖来确认。

6、在电脑上绘出CAD图纸，图纸上一般要标明阀门管道相对永久性建筑的位置，阀门管道口径，阀门水表编号，管道材质，建筑轮廓线，道路边界线等。如有疑问到现场确认。

图纸大小根据实际情况确定，一般企业为A0图纸。

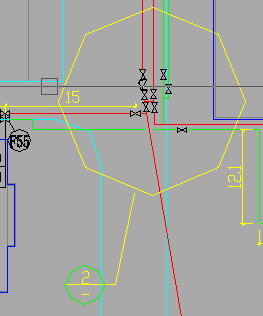

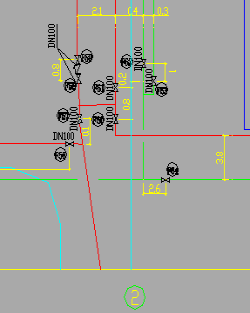

图纸比例以在图框中管道相对位置及字体清晰即可。对平行管道，要以线型、颜色等区分不同类型的管道，以数字标注或文字说明相邻平行管道的间距。在小范围内有很多东西无法在图上清楚表示的可使用详图表示。例如：

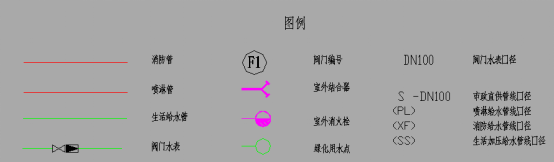

一般给水管为绿色，消防及喷淋为红色，道路边界线为青色，建筑轮廓线为蓝色。管道还可用—S—表示市政给水管，—J—表示加压给水管，—PL—表示喷淋管，—X—表示消防管。

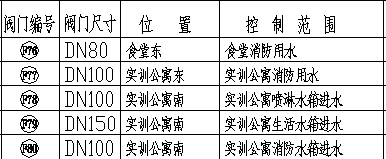

图纸设备表中，要写明阀门水表消火栓的编号，尺寸，位置，控制的范围等基本信息。例如：

7、CAD初稿完成后由公司内部审核，通过后交予勘测单位审核。

8、打印蓝图，一般在CAD布局内打印，使用统一制式图框。
